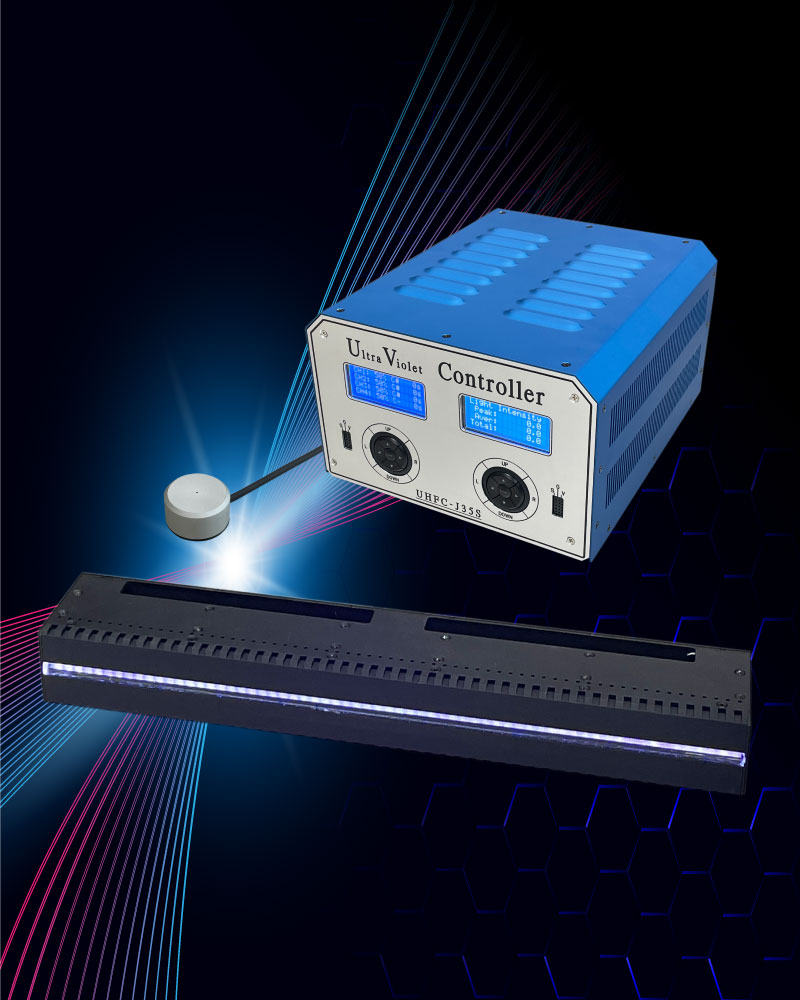

• UHL-380X3A-365_Sen61

  • 고출력 UV-LED 칩 적용
  • 조사거리 12㎜ 에서 2000 ㎽/㎠ 이상의 UV Intensity를 구현
  • 외부 PLC 통신을 위한 I/O 포트 및 RS485 통신포트 내장
  • UV 광량 계측 기능 내장 – 별도 센서 사용
ITEMSPECIFICATION
UV Intensity *1
2,000 ㎽/㎠ 이상@365 ㎚

Weight
Approx. 1.8㎏

Wavelength
365 ㎚

Working Distance (approx.)
10 ~ 15 ㎜

Curing Range (Effective Range)
380 x 3 ㎜

Dimension
390 x 67.7 x 32 ㎜ (L x H x D)

Cooling
강제 공냉 ( AIR : 250 ℓ/min 이상 )

Temperature Range
주위 온도 : 5℃ ~ 35℃, 최대85% (결빙이 없을 것)

보존 온도 : -10℃ ~ 65℃, 최대85% (결빙이 없을 것)

*1 UV Intensity Meter (UIT-250)을 사용해 측정했으며 측정 환경 및 조건에 따라 상이할 수 있습니다.
     따라서 실 제품 도입 전 참고용으로만 취급해 주시기 바랍니다.
ITEMSPECIFICATION
Dimension
222.9 x 145.5 x 254 ㎜ (L x H x D)

Weight
Approx. 2.9㎏

Display
LCD : 현재 설정값 및 설정항목을 간이 표시

Timer
0 ~ 999 초(sec) 범위내에서 1[sec] 단위로 설정 가능

UV Power Level
0 ~ 100[%] 범위내에서 1[%] 단위로 설정

Emission Start / Stop
LED 조사 개시 혹은 정지를 제어하는 개별 · 전체 ON / OFF 버튼

Remote Control
외부 제어 기기를 통해 제어 시 사용 가능한 I/O단자(RS485통신 포트) 내장

Operating Voltage
정격 입력(INPUT) : AC 100 ~ 240V / 50 ~ 60 ㎐ / 1.5A

정격 출력(OUTPUT) : DC 48V / 7.2A

Cooling
FAN Cooling

Temperature Range
주위 온도 : 5℃ ~ 35℃, 최대85% (결빙이 없을 것)

보존 온도 : -10℃ ~ 65℃, 최대85% (결빙이 없을 것)

Additional Functions
① 각 CH별 개별 광량 설정 기능

② 헤드 내부 온도 센서 탑재 - UV LED 헤드 보호를 위해 설정된 온도를 초과 시 자동 차단

③ UV 광량 측정 기능 - 별도 전용 센서를 연결해 사용 가능

ITEMSPECIFICATION
Dimension
Φ35 x 19 ㎜ (H)

Weight
Approx. 130g (Including Cable(3M))

Detection Wavelength Band
310 ~ 390 nm

Detection Peak. Wavelength
365nm

Receiver Hole Size
Φ1

Calibration Accuracy
±5%

Usable Temperature Range
0℃ ~ 50℃
